Dübelleiste

Multifunktionale Bohrlehre für Dübelverbindungen und Schranklochreihen

5-in-1-Funktion: Führungshilfe und Dübelschablone für 32er-Lochreihen, Flächen-, Eck- und T-Verbindungen
hochwertige Ausführung, 670 mm lang, für Bretter bis 600 mm Länge und 12–40 mm Stärke
2 integrierte Skalen, 32er-Lochreihe, verschiebbarer Bohrschlitten mit Wechselbuchsen für Bohrlöcher in 5, 6, 8 und 10 mm Ø

Produktdetails

Produktbeschreibung

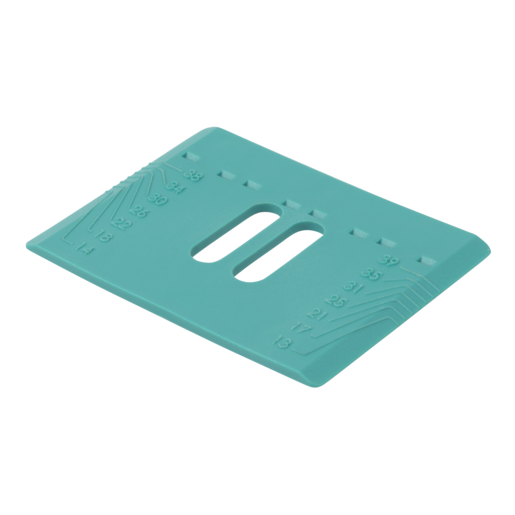

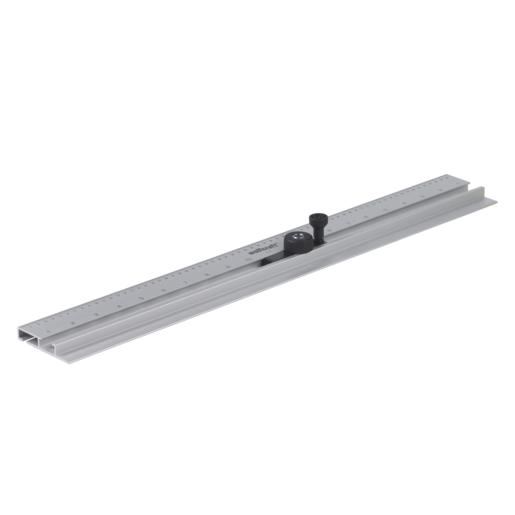

Mit der multifunktionalen Dübelleiste sind Sie für zahlreiche Holz- und Möbelbauprojekte gerüstet. Der clevere Helfer unterstützt Sie zuverlässig bei der Fertigung exakter Eck- und T-Verbindungen. Er ermöglicht 32er-Lochreihen im schreinergerechten Rastermaß für Schranklöcher und die präzise Positionierung von Bohrungen für Scharniere und Beschläge. Zudem können Sie das hochwertige Produkt als Führungsschiene beim Zeichnen, Schneiden, Sägen und Fräsen einsetzen. Die Dübelleiste besteht aus einer hochwertigen Führungsschiene mit Einrastlöchern im Abstand von 32 mm. In diese Löcher setzen Sie den Bohrschlitten ein, den Sie wahlweise mit einer 5-, 6-, 8- oder 10-mm-Bohrbuchse bestücken können. Dadurch sind Dübel- und Lochreihen im Raster von 32 mm möglich. Mit den Winkelanschlägen, die unter das Profil eingeschoben werden, stellen Sie den Abstand der Löcher zur Brettkante ein. Dabei sind Abstände von 12–40 mm möglich. Mit den Seitenanschlägen stellen Sie den Anfang und das Ende der Dübelreihe präzise ein.
Stirnlochbohrungen und Flachverbindungen

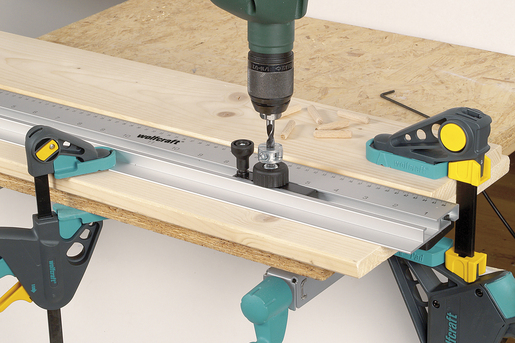

Markieren Sie zunächst alle Brettkanten mit dem Schreinerdreieck, das hilft Ihnen, die Dübelleiste später an der richtigen Kante anzulegen. Positionieren Sie die Dübelhilfe mittig auf dem Brett, um die Position der Seitenanschläge zu ermitteln. Stellen Sie nun den Anschlag ein, wählen die zum Dübel passende Bohrbuchse aus und stecken diese von unten in den Bohrschlitten. Anschließend schieben Sie ihn in die Nut der Aluschiene. Arbeiten Sie mit einem Tiefenstopp, um die Bohrtiefe zu begrenzen.
Eckverbindungen

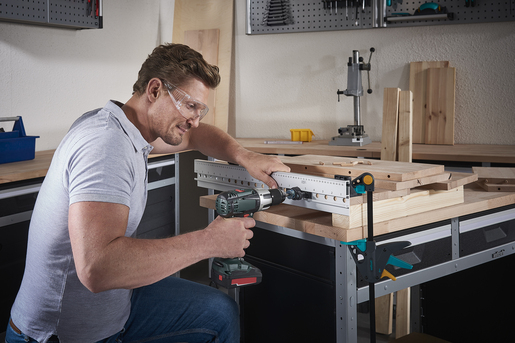

Um eine Eckverbindung herzustellen, spannen Sie das Brett hochkant in den Werktisch. Legen Sie die Dübelleiste auf die Brettkante und achten Sie darauf, dass der Seitenanschlag an der Brettkante mit dem Schreinerdreieck anliegt. Anschließend befestigen Sie die Dübelleiste mit 2 Einhandzwingen. Bohren Sie das erste Loch und merken Sie sich zur Orientierung für die weiteren Bohrungen die Position auf der Skala. Danach lassen Sie den Bohrschlitten auf jeder dritten Bohrung einrasten, fixieren ihn und bohren.

Eigenschaften

vielseitig einsetzbar als Dübelschablone für Flächen-, Eck- und T-Verbindungen oder Lochreihen

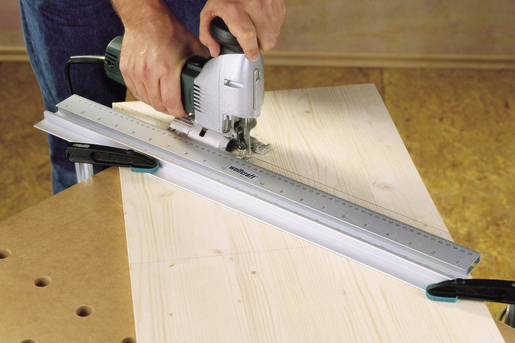

dient als Führungsschiene beim Zeichnen, Schneiden, Sägen und Fräsen für exakte Ergebnisse
einstellbarer Anschlag für Anwendung an Brettstärken von 12–40 mm Stärke
Wechselbuchsen für Bohrlöcher in 5, 6, 8 und 10 mm Ø
verschiebbarer Bohrschlitten für schnelles und exaktes Bohren in Serie
integrierte 32er-Lochreihe für schreinergerechtes Rastermaß
2 integrierte Skalen erleichtern das präzise Ausrichten und Positionieren
Seitenanschlag für exaktes Ausrichten am Werkstück
hohe Qualität „Made in Europe“

Technische Daten

Breite Produkt

87 mm

Länge (Tiefe) Produkt

670 mm

Höhe Produkt

50 mm

Werkzeugbereich

für Bretter bis 600 mm Länge und Brettstärken von 12 - 40 mm

Videos

Artikelliste

Optionen auswählen

Shops	Artikelnummer	Inhalt	EAN
	4650000	1	4006885465008

Downloads

Datenblätter

Anleitungen

Broschüren

Passt auf Maschine

Bohrmaschine

Akkuschrauber

Zubehör

PID 2905
Langholzdübel

PID 2751
Tiefenstopp-Set für Holzbohrer, 3-tlg.

PID 2755
Tiefenstopp-Set Universal, 4-tlg.

PID 2731
Holzspiralbohrer-Set mit Tiefenstopp, 2-tlg.

PID 2730
Holzspiralbohrer-Set mit Tiefenstopp, 6-tlg.

Ersatzteile

Bitte wenden Sie sich für die Ersatzteilbestellung oder Rückfragen an den wolfcraft Kundenservice.
Klicken Sie hier, wenn Sie Ersatzteile bestellen möchten.

ID	Name
115960221	Bohrbuchse 6 mm 4650 (alte Nr. 117220107)
115960222	Bohrbuchse 8 mm 4650 (alte Nr. 117220108)
115960223	Bohrbuchse 10 mm 4650 (alte Nr. 117220109)
116410120	Führungsschiene 4650
116610485	Griffschraube 4650
116620125	Winkelanschlag 4650
117220106	Bohrbuchse 5mm 4650
119900898	Zubehörbeutel Bohrbuchsen 4650
119904650	Zubehörbeutel I, 4650 neu
119914650	Zubehörbeutel II, 4650 neu
140004650	Verpackung 691x52mm, 4650
143004650	Bedienungsanleitung 4650
143204650	Bedienungsanleitung 4650, ab 08.2019
