Przyrząd do połączeń kołkowych – szablon do otworów pod kołki do połączeń w drewnie

Przyrząd pomocniczy do wykonywania idealnych połączeń narożnikowych, połączeń typu „T” i czołowych w deskach/drewnie przy pomocy kołków

Przyrząd do połączeń kołkowych – szablon do otworów pod kołki do połączeń w drewnie

do wykonywania idealnych połączeń czołowych, narożnikowych i połączeń typu „T” przy pomocy kołków drewnianych o średnicy Ø 6, 8 oraz 10 mm
przystosowany do desek o grubości 12–30 mm, regulacja bez pomocy narzędzi
tuleje prowadzące i wbudowany trzpień ogranicznikowy do bezbłędnego pozycjonowania otworów

Wyszukaj sklep

Szczegóły produktu

Opis produktu

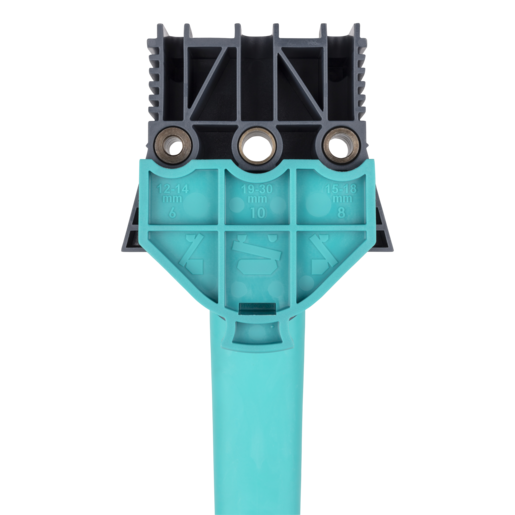

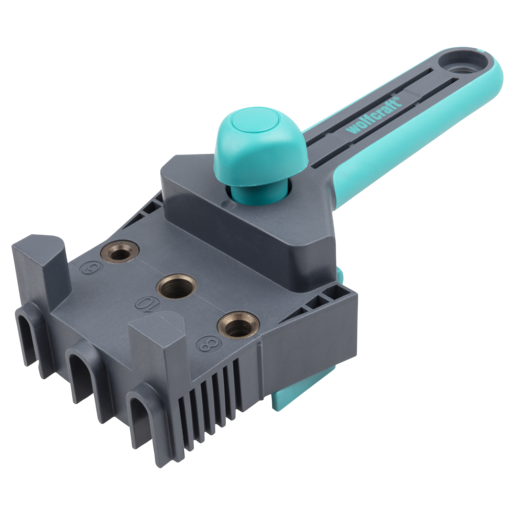

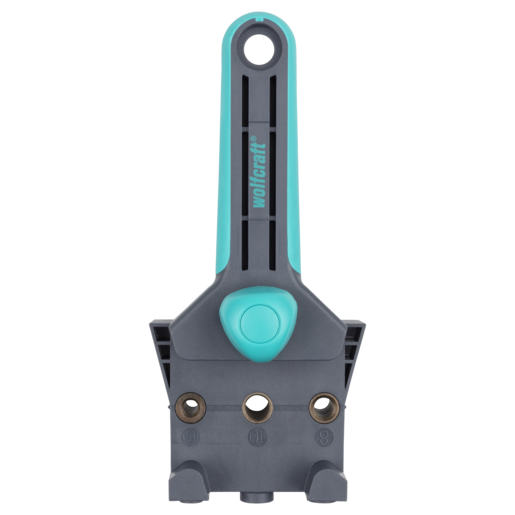

Z pomocą tego przyrządu do połączeń kołkowych marki wolfcraft bez specjalnego przygotowania można od razu wykonywać idealne połączenia kołkowe. Otwory do połączeń narożnikowych, połączeń typu „T” i czołowych bezbłędnie ustawia się przy pomocy regulowanego ogranicznika, 3 wbudowanych tulei prowadzących na kołki okrągłe i 2 trzpieni centrujących. Wysokiej jakości, odporne na uderzenia wykonanie oraz tuleje wiertarskie ze stali do kołków o średnicy 6, 8 oraz 10 mm gwarantują rewelacyjną stabilność i długą żywotność. Ergonomicznie ukształtowany uchwyt przyrządu wygodnie trzyma się w dłoni i umożliwia sprawne wykonywanie prac w niemal każdej sytuacji.
Otwory czołowe i połączenia czołowe

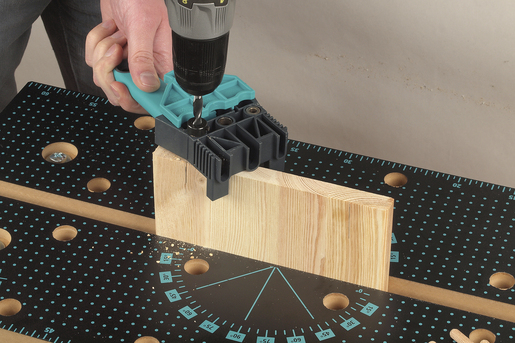

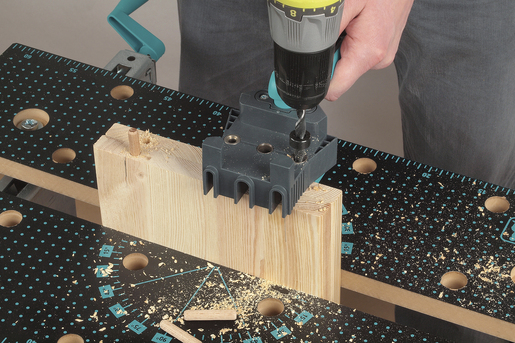

Ustawić ogranicznik głębokości wiercenia na grubość deski i długość kołka – do tego nie są potrzebne dodatkowe narzędzia. Nałożyć przyrząd do połączeń kołkowych na krawędź czołową deski i zamocować go między obydwoma trzpieniami centrującymi. Teraz możemy wykonać otwory dokładnie pośrodku czoła deski. W przypadku połączeń czołowych obie deski mocujemy na stole warsztatowym. Nasuwamy przyrząd do połączeń kołkowych rowkiem prowadzącym na umieszczone kołki pierwszej deski i wykonujemy otwór przez tuleję.
Połączenia narożnikowe

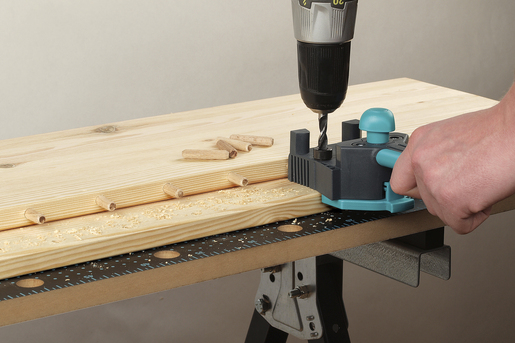

W przypadku połączeń narożnikowych należy wykonać najpierw wszystkie otwory czołowe w wyżej opisany sposób. Mocujemy kołki w otworach czołowych na klej, a następnie ustawiamy ogranicznik przyrządu do połączeń kołkowych zgodnie z tymi kołkami. W tym celu wsuwamy kołek w odpowiednią tuleję wiertarską, ustawiamy ogranicznik z boku deski i ustalamy pozycję przy pomocy śruby nastawczej. Deskę czołową kładziemy teraz na deskę bez otworów. Kołek wsunie się w rowek prowadzący przyrządu. Gdy ogranicznik jest dosunięty do dolnej krawędzi deski, można przystąpić do wiercenia.
Połączenia typu „T”
Również wykonywanie połączeń typu „T” z pomocą przyrządu do połączeń kołkowych firmy wolfcraft jest całkowicie niekłopotliwe. Po wykonaniu otworów po stronie czołowej pierwszej deski i zamontowaniu kołków na klej, można przystąpić do prac przy przeciwnym elemencie. Zaznaczyć środek wieńca dolnego na bocznej desce i zamocować wieniec dolny z zamontowanymi wcześniej kołkami w odległości 4 cm. Następnie nasunąć odpowiedni rowek prowadzący przyrządu na kołek i wywiercić otwór przez znajdującą się nad nim tuleję. Teraz można skleić deski.

Właściwości

szablon do wiercenia z 3 rozmieszczonymi pod kątem prostym rowkami prowadzącymi i tulejami wiertarskimi pozwalającymi odpowiednio ustawić otwory pod kołki względem siebie
specjalny kształt do połączeń czołowych, narożnikowych i połączeń typu „T”
regulowany ogranicznik ze śrubą ustalającą do dokładnego ustawienia przy obrabianym przedmiocie bez pomocy narzędzi
wysokiej jakości wykonanie z tworzywa sztucznego i stalowe tuleje, zapewniające stabilność i trwałość
wygoda użytkowania dzięki ergonomicznie ukształtowanemu uchwytowi i dużej sile mocowania
wszechstronne zastosowanie z deskami o grubości 12–30 mm
wysoka jakość „made in Europe”

Pasujące narzędzia

do kołków drewnianych 6, 8 i 10 mm
do desek o grubości 12–30 mm

Filmy

Lista artykułów

Select Options

Numer artykułu	Zawartość	EAN
4640000	1	4006885464001

Do pobrania

Karty katalogowe

Instrukcje

P-4640_143204640_PRO_MAN_2023-06.pdf

Broszury

Pasuje do urządzenia

Wiertarka elektryczna

Wkrętarka akumulatorowa

Osprzęt

PID 2905
kołki drewniane długie

PID 2751
Zestaw ograniczników głębokości do wierteł do drewna 3-cz.

PID 2730
Zestaw wierteł spiralnych do drewna z ogranicznikiem głębokości 6 cz.

PID 2731
Zestaw wierteł spiralnych do drewna z ogranicznikiem głębokości 2-cz.

PID 2755
Uniwersalny zestaw ograniczników głębokości, 4-cz.

Części zamienne

Zamówienia części zamiennych lub ewentualne pytania prosimy przesłać do odpowiedniego działu obsługi klienta wolfcraft.
Kliknij tutaj, aby zamówić części zamienne.

Przestrzegaj następujących wskazówek:

Jeżeli posiadasz przyrząd do połączeń kołkowych z dwoma śrubami w kolorze srebrnym z prawej i lewej strony obok śruby zaciskowej w kolorze turkusowym, potrzebujesz prowadnicy kątowej 4640 v.1 (nr art. 116620102).

ID	Nazwa
115981172	Moduł rękojeści obrotowej 4640
116620722	Prowadnica kątowa 4640
143204640	Instrukcja obsługi 4640 (stary nr 116300246)
